中望CAD如何正确标注公差？

在中望CAD中，标注公差是绘图过程中一个非常重要的环节。公差标注不仅能帮助我们更准确地传达设计信息，还能提高绘图效率和图纸的可读性。下面，我们就来详细介绍几种在中望CAD中标注公差的方法，这些方法都是用户在实际应用中非常喜爱的。

方法一：使用特性管理器编辑尺寸公差标注

1. 打开图形文件：

首先，使用CAD软件打开需要进行尺寸公差标注的图形文件。

2. 创建线性标注：

单击菜单栏中的【标注】选项卡，在下拉列表中选择【线性】按钮，激活线性标注命令。依次拾取需要标注的两个点（例如，左右两圆的圆心），然后向上拉动尺寸线到合适位置，创建一个线性标注。

3. 打开特性管理器：

单击鼠标左键选中该线性标注。如果初始界面上没有【特性】对话框，则按组合键【Ctrl+1】打开【特性】管理器。

4. 设置公差：

在【特性】管理器中，找到【公差】选项组。在【显示公差】的下拉列表中选择【极限偏差】选项。在【公差精度】下拉列表中选择【0.00】。在【公差上偏差】数值框中输入所需的上偏差值（例如，【0.05】），在【公差下偏差】数值框中输入所需的下偏差值（例如，【0.02】）。最后，将【文字高度】设置为合适的值（例如，【0.5】）。以上数据都可以根据实际需求进行调整。

5. 完成公差标注：

按【Esc】键取消标注对象的选择，此时可以看到图像上的线性标注已经添加上了尺寸公差。

方法二：使用文字格式管理器编辑尺寸公差标注

1. 创建线性标注：

使用CAD软件打开图纸，先使用线性标注命令制作一个标准的线性标注。

2. 打开文字格式管理器：

双击标注尺寸线上的数字，打开文字格式管理器。

3. 输入公差值：

在数值标注后方，将公差的上下偏差值输入为“+上偏差^-下偏差”的形式（例如，“+0.01^-0.02”）。

4. 堆叠公差：

点击文字格式管理器上的【堆叠】按钮，这串字符就会自动呈现为公差形式。

5. 完成公差标注：

点击【OK】按钮，完成尺寸公差的标注。

方法三：使用标注样式管理器设置公差

1. 打开标注样式管理器：

在命令行中输入D，系统调出【标注样式管理器】。

2. 修改标注样式：

在【标注样式管理器】中，选择当前使用的标注样式，点击【修改】。

3. 设置公差：

在弹出的【修改标注样式】对话框中，找到并点击【公差】选项卡。在【方式】下拉列表中选择【对称】，然后输入所需的上下偏差值。

4. 应用设置：

完成公差设置后，点击【确定】返回【标注样式管理器】。选择【置为当前】，然后点击【关闭】。

5. 查看公差标注：

此时，图纸上的标注已经自动添加了正负公差。

方法四：标注形位公差

1. 打开命令行：

在中望CAD中，打开命令行输入LE，点击回车，然后输入S。

2. 选择公差：

在弹出的对话框中，选择【公差】，然后点击【确定】。

3. 设置形位公差：

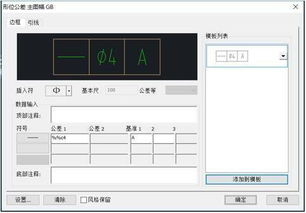

接下来会弹出一个几何公差页面，根据自己的要求对需要添加的形位公差进行修改。

4. 完成标注：

点击确定后，就得到了所需的标注形位公差。

注意事项与技巧

1. 公差精度：

公差精度可以根据实际需求进行调整。一般来说，对于精密图纸，公差精度可能需要设置到小数点后三位。

2. 文字高度：

公差标注的文字高度也需要根据图纸的大小和可读性进行调整。一般来说，A4图纸上文字高度设置为2.5左右已经足够。

3. 标注样式：

标注样式可以自定义多个，以适应不同的图纸需求。例如，可以设置不同的尺寸线颜色、线宽、基线间距等。

4. 避免手工修改尺寸值：

在绘图过程中，尽量避免使用ed命令手工修改尺寸值。这样做可能会导致比例不协调或标注错误。应该通过修改标注样式或公差设置来实现所需的标注效果。

5. 打印效果：

在进行公差标注时，还需要考虑打印效果。例如，填充图案的选择和线宽的设置都会影响打印出来的图纸质量。建议选择不太刺眼的填充图案和合适的线宽，以确保图纸的清晰度和可读性。

6. 使用辅助工具：

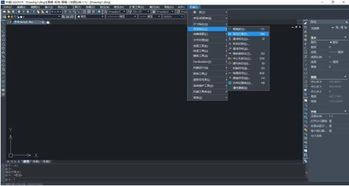

中望CAD提供了一些辅助工具，如燕秀工具箱等，可以帮助我们更轻松地完成标注工作。例如，燕秀工具箱中的中心线工具可以方便地绘制出美观且准确的中心线。

通过以上几种方法，我们可以在中望CAD中轻松实现公差标注。这些方法不仅简单易学，而且在实际应用中非常实用。无论是尺寸公差还是形位公差，都能通过合理的设置和标注方式准确地传达设计信息，提高绘图效率和图纸的可读性。希望这篇文章能帮助大家更好地掌握中望CAD中的公差标注技巧。
