空调接线步骤全解析，一看就懂的图解指南

空调作为现代生活中不可或缺的电器，其接线步骤的正确与否直接关系到使用的安全和效果。本文旨在详细介绍空调接线的过程，并配以相应的图解说明，以便读者能够清晰理解，安全操作。

空调接线图解与步骤

空调接线主要包括电源线接线、风机盘管接线以及外机接线三部分。每部分都有具体的接线要求和注意事项，确保空调正常运行。

一、空调电源线接线

空调电源线通常分为红、蓝、白三线，其中红色是火线（L），蓝色是零线（N），双色线或白色是接地线（E）。接线前需确认电源已关闭，避免触电风险。

步骤一：识别电源线

火线（L）：红色线，通常连接在电源插座的L端。

零线（N）：蓝色线，连接在电源插座的N端。

接地线（E）：双色线或白色线，连接在电源插座的E端，用于接地保护。

步骤二：连接电源线

确定地线：如果插座没有标识字母，可以通过观察地线端子，通常地线端子在插头最前端，比其他端子粗且长。

连接火线零线：将红色火线连接到L端，蓝色零线连接到N端。如果无法分辨，可以使用电笔检测，火线带电，零线不带电。

连接接地线：将双色线或白色线连接到E端，确保接地可靠。

注意事项：

电源线接入户电源时，必须可靠接地，避免安全隐患。

不建议使用排插连接空调电源，必要时应选择正规插排。

使用2P以上空调时，需安装漏电保护开关，确保用电安全。

二、风机盘管接线

风机盘管接线根据是否安装电动二通阀或电动球阀有所不同，以下是详细的接线图解与步骤。

1. 不装电动二通阀的接线

步骤一：连接电源线

红线（220V火线L）接入温控器火线接口。

蓝线（零线N）与盘管、二通阀、温控器串联。

步骤二：连接风机盘管控制线

绿、棕、黄线分别对应温控器接入风机盘管的高中低档位。

控制线使用6色1.0平方的国标线。

注意事项：

二通阀为常闭型，断电时自动关闭水路，通电时打开水路，开始制冷。

温控器接线端的“关”接口无需接线。

此接线方式仅可调节盘管风速，无法控制空调冷冻水的开关。

2. 电动二通阀的接线

步骤一：连接电源线

红线（220V火线L）接入温控器火线接口。

蓝线（零线N）与盘管、二通阀、温控器串联。

步骤二：连接风机盘管控制线

绿、棕、黄线分别对应温控器接入风机盘管的高中低档位。

控制线使用6色1.0平方的国标线。

注意事项：

电动二通阀水路开、关只需通电一次，动作完成后自动断电。

空调水路打开需持续保持通电状态，可能导致驱动头使用寿命缩短。

当驱动头烧毁时，可通过驱动头上的小拉柄将二通阀强制打开，确保空调继续运行。

3. 电动球阀的接线

步骤一：连接电源线

红线（220V火线L）接入温控器火线接口。

蓝线（零线N）与盘管、二通阀、温控器串联。

步骤二：连接风机盘管控制线

绿、棕、黄线分别对应温控器接入风机盘管的高中低档位。

黑线为二通阀火线接入温控器“开”路接口。

艳红线为二通阀接入温控器“关”路接口。

控制线使用7色1.0平方的国标线。

注意事项：

电动球阀价格相对较贵。

当驱动头烧毁时，需将其卸下，使用手动扳手将阀体强制打开或关闭。

三、空调外机接线

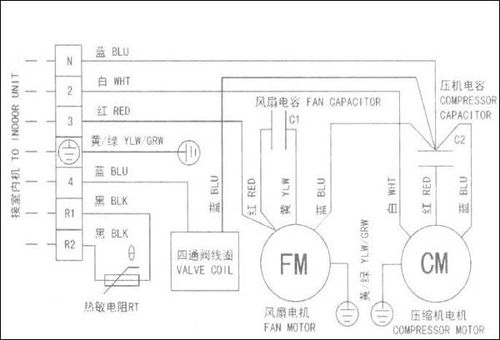

空调外机接线根据品牌和型号的不同，接线方式也有所差异。以下是海尔空调KFR-35GW/H5型号的接线图解与步骤。

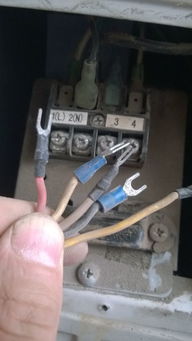

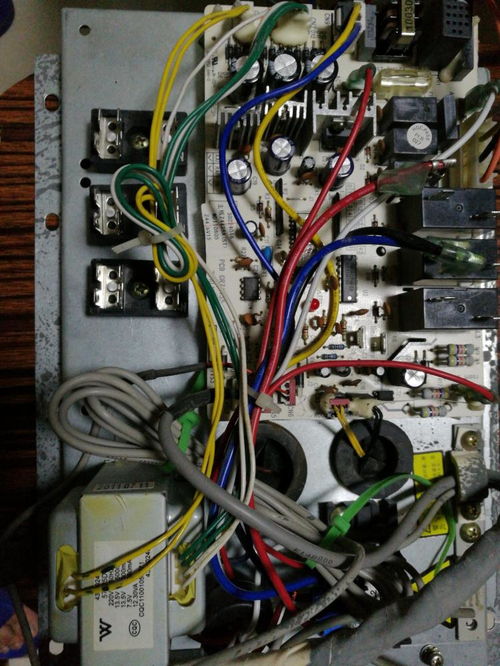

步骤一：打开外机接线盖

使用螺丝刀等工具打开外机接线盖，露出接线端子。

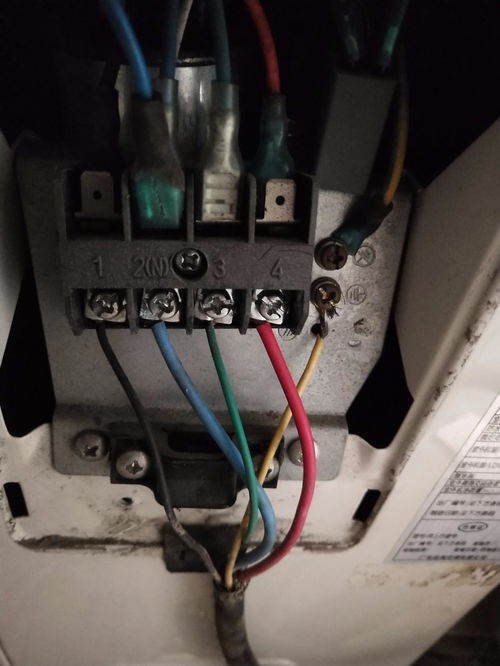

步骤二：连接接线端子

N端：连接公共零线。

2号端子：连接外机风扇电机。

3号端子：连接外机四通阀。

地线标识端子：连接地线，确保接地可靠。

注意事项：

不同品牌和型号的空调外机接线方式可能不同，接线前需查阅具体型号的接线图。

确保接线正确无误，避免接线错误导致的空调故障或安全隐患。

接线注意事项与安全建议

1. 电源关闭：在进行任何接线操作前，务必确保电源已关闭，避免触电风险。

2. 专业人员：建议由专业人员进行接线操作，确保接线正确、安全。

3. 接地保护：电源线必须可靠接地，确保用电安全。

4. 漏电保护：使用2P以上空调时，需安装漏电保护开关，防止漏电引起的触电事故。

5. 检查与测试：接线完成后，需进行检查与测试，确保接线正确、无误。

6. 维护保养：定期检查空调线路，及时更换老化或损坏的线路，确保空调正常运行。

通过本文的介绍，相信读者对空调接线有了更清晰的认识。在实际操作中，务必遵循接线步骤和注意事项，确保空调接线的正确性和安全性。如有任何疑问或需要帮助，请及时咨询专业人员或相关机构。
