如何区分剪力墙中的约束边缘构件与构造边缘构件？

在剪力墙结构中，边缘构件的设置对于改善结构的受力性能和抗震性能至关重要。边缘构件主要分为两大类：约束边缘构件和构造边缘构件。这两类构件在多个维度上存在显著差异，包括设置范围、尺寸大小、配筋要求、编号规则以及抗震性能等方面。以下将从这些维度详细探讨如何区分约束边缘构件和构造边缘构件。

设置范围

约束边缘构件和构造边缘构件的设置范围主要依据抗震等级和剪力墙的具体部位来确定。

约束边缘构件的设置范围主要集中在一、二级抗震的剪力墙底部加强部位及其上一层的墙肢端部。具体来说，当一、二级抗震的剪力墙底层墙肢底截面的轴压比大于规定值时，以及部分框支剪力墙结构的剪力墙，应在底部加强部位及相邻的上一层设置约束边缘构件。地面以下，约束边缘构件应延伸至嵌固端的下一层。

构造边缘构件的设置范围则相对广泛，主要适用于一、二级抗震的剪力墙其他部位的墙肢端部，以及三、四级和非抗震设计的剪力墙全部部位的墙肢端部。在设置约束边缘构件的范围之外，通常设置构造边缘构件。若墙肢底截面在重力荷载代表值作用下的轴压比小于规定值，也可按构造边缘构件设置。

尺寸大小

在尺寸大小方面，约束边缘构件和构造边缘构件也存在一定差异。由于约束边缘构件对混凝土约束较强，其尺寸通常较大，以满足较高的承载力和抗震要求。而构造边缘构件的箍筋较少，对混凝土约束程度较差，因此其尺寸相对较小。

配筋要求

配筋要求是区分约束边缘构件和构造边缘构件的关键维度之一。

约束边缘构件的配筋要求更为严格。其纵筋配筋率通常较高，且对箍筋的配箍特征值也有明确要求。例如，约束边缘构件的纵筋约定间距通常为100mm，箍筋的配箍特征值v=0.2，箍筋约定肢距也为100mm。这些要求旨在通过增加配筋来提高构件的承载力和抗震性能。

构造边缘构件的配筋要求则相对宽松。其纵筋配筋率较低，且对箍筋的配箍特征值没有明确要求。例如，构造边缘构件的纵筋约定间距通常为200mm，对于一般剪力墙结构无配箍特征值的要求，按不低于构造配置即可。然而，在复杂高层、框剪结构、筒体结构以及B级高度剪力墙结构中的剪力墙，构造边缘构件的配筋率也会有所提高，要求配箍特征值v=0.1，需按此计算确定构造配筋。

编号规则

在编号规则方面，约束边缘构件和构造边缘构件也存在显著差异。

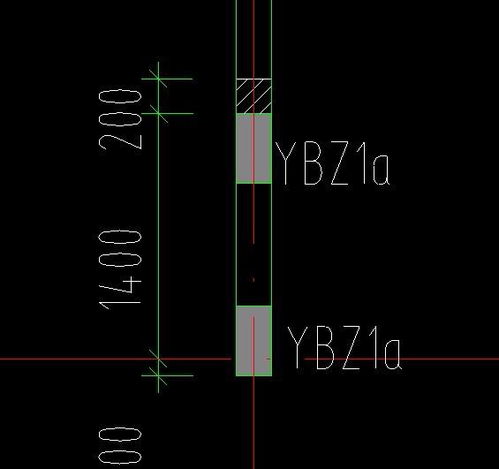

约束边缘构件的编号通常以字母“Y”打头，如YAZ、YDZ、YYZ、YJZ等。这些编号反映了约束边缘构件在结构中的重要性和特殊性。

构造边缘构件的编号则以字母“G”打头，如GAZ、GDZ、GYZ、GJZ等。这些编号体现了构造边缘构件在结构中的一般性和辅助性。

抗震性能

在抗震性能方面，约束边缘构件和构造边缘构件的差异最为显著。

约束边缘构件由于具有较高的承载力和较强的抗震性能，通常应用于抗震等级较高（如一级）的建筑中。在地震作用下，约束边缘构件能够有效地吸收和分散地震能量，保护主体结构免受破坏。

构造边缘构件的抗震性能相对较弱，主要适用于抗震等级较低的建筑中。虽然其承载力和抗震性能不如约束边缘构件，但在一定程度上仍能提高结构的整体稳定性。

构造特点

从构造特点上看，约束边缘构件和构造边缘构件也存在明显差异。

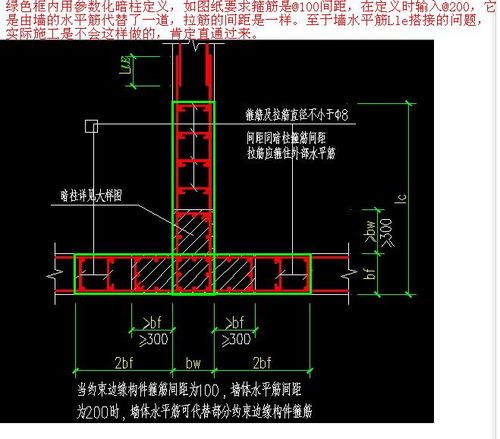

约束边缘构件通常由暗柱、端柱和翼墙等组成，这些构件通过箍筋的约束作用，使边缘构件范围的混凝土成为约束混凝土。与普通混凝土相比，约束混凝土具有更大的极限压应变和更强的变形能力，从而提高了剪力墙构件的延性。此外，约束边缘构件在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋，以进一步提高其抗震性能。

构造边缘构件则主要由构造边缘暗柱、构造边缘端柱、构造边缘转角墙和构造边缘翼墙等组成。这些构件的设置主要起到改善受力性能的作用，其构造相对简单，配筋要求也较低。

实际应用

在实际应用中，约束边缘构件和构造边缘构件的区分对于确保结构的安全性和稳定性至关重要。

在抗震设计中，应根据结构的抗震等级和具体部位合理选择边缘构件的类型。对于一、二级
