CAD绘图技巧：轻松标注公差的方法

CAD绘图中如何标注公差：精准表达，提升图纸质量

在CAD（计算机辅助设计）绘图过程中，公差标注是不可或缺的一部分。它直接关系到零件的质量、性能，以及整个机械系统的可靠性和稳定性。精准的公差标注不仅可以减少生产中的误差，还能提升产品的整体质量。然而，对于初学者或者不太熟悉公差标注的用户来说，这一过程可能会显得有些复杂。本文将详细介绍在CAD绘图中如何标注公差，让你轻松掌握这项技能。

一、基本公差标注方法

1. 浩辰CAD软件

浩辰CAD是一款广泛使用的CAD软件，其公差标注功能十分强大。

启动软件：首先，在电脑中启动浩辰CAD软件，并打开需要编辑的图纸文件。

添加标注：调用CAD快速标注命令快捷键QDIM，为图形添加标注。

编辑公差：双击添加的标注数字，进入编辑模式。如果上下偏差均为0.5，可以直接在标注数字后输入“空格+0.05^-0.05”来完成公差标注。

这种方法简单快捷，适用于上下偏差值相同的情况。

2. 浩辰CAD机械软件

浩辰CAD机械软件在公差标注方面提供了更为便捷的操作。

打开图纸：在浩辰CAD机械软件中打开图纸文件。

双击标注：双击需要标注公差的数字，弹出【标注内容】对话框。

输入偏差：在对话框中勾选【偏差】，并输入上下偏差值，例如0.5。

确定完成：点击【确定】按钮，即可完成公差标注。

3. 多行文字编辑器

对于需要更复杂公差标注的情况，可以使用多行文字编辑器。

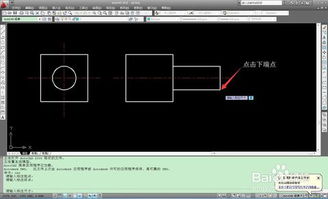

执行命令：执行线性尺寸标注命令后，选择多行文字（M）选项。

输入公差：在弹出的多行文字编辑器中，输入尺寸值及公差。例如，%%C-0.020^-0.041，并选择进行堆叠。

确定位置：用光标确定尺寸位置，完成标注。

二、公差代号与极限偏差的标注

公差标注不仅仅包括具体的偏差值，有时还需要标注公差代号和极限偏差。

1. 标注公差代号

公差代号通常用于表示零件的尺寸公差等级或公差范围。在CAD中，可以通过以下步骤标注公差代号：

选择文字：在执行线性尺寸标注命令后，选择文字（T）输入尺寸文本而替代测量值。例如，%%C20f7，表示直径为20，公差等级为f7。

堆叠公差：如果需要堆叠公差值，可以在多行文字编辑器中输入%%C及公差等级，然后选择进行堆叠。

2. 标注极限偏差

极限偏差是指允许尺寸变动的最大值和最小值。在CAD中，可以通过以下步骤标注极限偏差：

调出编辑标注：执行线性尺寸标注命令后，调出“编辑标注”命令。

选择新建：从标注编辑类型中选择新建（N），弹出“多行文字编辑器”对话框。

输入偏差：在对话框中输入尺寸值及极限偏差，例如%%C-0.020^-0.041，并选择进行堆叠。

确定位置：用光标确定尺寸位置，完成标注。

三、公差带代号与极限偏差的同时标注

在某些情况下，需要同时标注公差带代号和极限偏差。这可以通过在“标注样式管理器”中进行设置来实现。

调出管理器：在执行线性尺寸标注命令后，调出“标注样式管理器”对话框。

选择样式：选择“替代当前样式”，在“主单位选项卡”对话框中设置前缀和后缀。

设置公差：在“公差选项卡”对话框中，选择极限偏差，并输入上偏差和下偏差值。

完成标注：执行线性标注命令，标注出尺寸及公差带代号和极限偏差。

四、利用块命令定义极限偏差

CAD中的块命令可以自定义图形元素，并保存为可重复使用的模板。通过创建极限偏差块，可以大大提高公差标注的效率。

定义块属性：选择【绘图】—【块】—【定义属性】，填写上偏差和下偏差的属性信息。

创建块：点击【绘图】—【块】—【创建】，弹出块定义对话框。选择对象，并勾选“转换为块”。

保存块：在命令行输入WBLOCK，弹出写块对话框，保存块文件。

插入块：在需要标注公差的位置，点击【插入块】命令，选择创建的极限偏差块，并输入
