(高分求解)图纸上角铁的表示方法

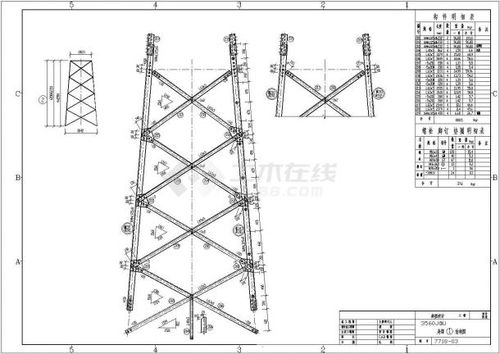

在工程设计与建筑行业中，图纸是沟通想法与实际操作的关键桥梁。各种材料和构件在图纸上都有特定的表示方法，以便工程师、施工人员和其他相关人员能够准确理解设计意图。角铁，作为一种常见的钢材，在建筑结构中发挥着重要的作用，比如高压输电塔架、钢结构桥梁主梁两侧的框架、建筑工地上塔式起重机的立柱和臂杆等。那么，角铁在图纸上究竟是如何表示的呢？

角铁，也被称为角钢，通常用符号“∠”或“L”来表示。这两个符号虽然略有不同，但都清晰地传达了角铁的基本形状——两边互相垂直成直角形的长条钢材。在图纸上，角铁的规格通常以其边宽、边宽（对于等边角铁）和边厚的毫米数来表示。这种表示方法直接且具体，能够确保相关人员准确了解角铁的尺寸信息。

例如，等边角铁的表示可能是“∠30×30×3”，这意味着角铁的边宽为30毫米，且两边宽度相同（因为是等边的），边厚为3毫米。对于不等边角铁，表示方法稍有不同，如“∠63×40×6”，这表示一个边宽为63毫米，另一个边宽为40毫米，边厚为6毫米的角铁。这样的表示方法使得角铁的具体尺寸一目了然，避免了因误解或沟通不畅而导致的错误。

除了用尺寸表示外，角铁在图纸上有时也可以用型号来表示。型号通常是基于角铁的边宽（以厘米为单位）来确定的，并在前面加上“∠”符号。例如，“∠3”表示一个边宽大约为3厘米的角铁。然而，需要注意的是，型号并不表示同一型号中不同边厚的尺寸。因此，在合同等正式单据上，为了确保准确性和避免混淆，通常需要填写角钢的边宽、边厚尺寸，而不是仅仅使用型号。

在图纸上，角铁的表示不仅限于其尺寸和型号。在CAD（计算机辅助设计）图纸中，角铁还可以通过绘制其截面形状来表示。这种方法虽然相对复杂一些，但能够更直观地展示角铁的形状和尺寸。在CAD软件中，可以使用样条线或类似工具来描出角铁的截面形状，然后通过挤出、放样或倒角等操作来生成三维模型。这样，施工人员就可以更清楚地了解角铁的具体形状和尺寸，从而更准确地进行施工。

此外，在图纸上表示角铁时，还需要注意一些其他细节。例如，角铁的材质、表面处理等信息可能也需要在图纸上注明。这些信息对于确保施工质量和安全性至关重要。同时，如果角铁在结构中起到特定的作用（如支撑、连接等），也需要在图纸上通过标注、注释等方式进行说明。

值得注意的是，尽管角铁在图纸上的表示方法相对固定，但在不同的图纸或项目中，可能会存在一些细微的差异。这主要取决于项目的具体要求、设计人员的习惯以及所使用的绘图软件等因素。因此，在阅读图纸时，需要仔细审查并理解图纸上的所有标注和注释，以确保对角铁的尺寸、型号、材质等信息有准确的理解。

对于初学者或那些对图纸表示方法不太熟悉的人来说，理解角铁在图纸上的表示可能会有些困难。但通过不断学习和实践，可以逐渐掌握这些技巧和方法。同时，也可以向经验丰富的设计师、工程师或施工人员请教，他们通常会提供宝贵的建议和指导。

除了学习角铁在图纸上的表示方法外，了解角铁的其他相关知识也是非常重要的。例如，角铁的种类、规格、用途以及与其他材料的区别等。这些知识将有助于更好地理解图纸上的设计意图，并在实际施工中做出正确的决策。

在实际工程中，角铁的使用非常广泛。它不仅可以作为结构支撑材料，还可以用于制作各种设备和工具。因此，对于从事工程设计、施工或相关领域的人员来说，掌握角铁的相关知识是非常必要的。

总的来说，角铁在图纸上的表示方法相对简单且直观。通过使用特定的符号、尺寸和型号等信息，可以清晰地传达角铁的尺寸、形状和材质等信息。同时，在CAD图纸中，还可以通过绘制截面形状来更直观地展示角铁的具体形状和尺寸。这些表示方法使得相关人员能够准确理解设计意图，并在实际施工中做出正确的决策。

对于那些对角铁在图纸上的表示方法感兴趣的人来说，除了学习上述知识外，还可以进一步了解相关的标准和规范。这些标准和规范通常规定了角铁的尺寸范围、公差要求、试验方法等内容，对于确保角铁的质量和安全性具有重要意义。通过学习和了解这些标准和规范，可以更加深入地理解角铁的相关知识，并在实际工作中做出更加准确和可靠的决策。

最后，需要强调的是，虽然角铁在图纸上的表示方法相对简单，但在实际工程中却扮演着非常重要的角色。因此，在学习和实践过程中，需要始终保持严谨的态度和认真的精神。通过不断学习和实践，可以逐渐掌握角铁的相关知识，并在实际工作中发挥更大的作用。

希望这篇文章能够帮助那些对角铁在图纸上的表示方法感兴趣的人更好地理解这一问题。同时，也希望更多的人能够关注和学习
