变压器中性点接地电阻安全上限及零线重要性解析

变压器中性点接地电阻与零线重复接地的奥秘

在电力系统的世界里，变压器中性点接地系统及其接地电阻的设置，是确保电网安全、稳定运行的重要一环。对于非专业人士来说，这或许是一个陌生而复杂的领域，但其中蕴含的学问却与我们每个人的日常生活息息相关。今天，就让我们一起揭开变压器中性点接地电阻的神秘面纱，探讨其不应超过的界限，以及零线重复接地的相关知识。

变压器中性点接地电阻的奥秘

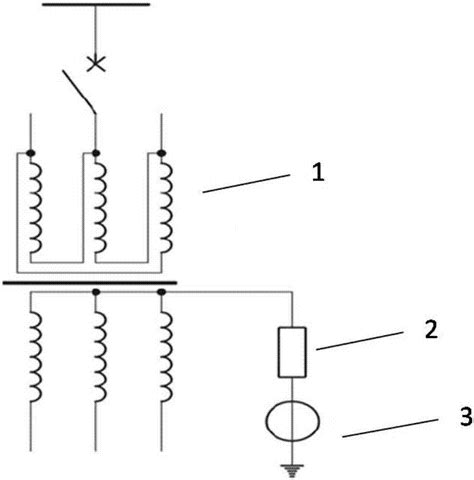

首先，我们要明确什么是变压器中性点接地电阻。简单来说，它就是变压器中性点与大地之间的电阻值。这个电阻的设置，直接关系到电力系统的接地保护性能、设备的绝缘安全以及人身安全。

那么，变压器中性点接地电阻到底不应该大于多少呢？这主要取决于变压器的容量以及电力系统的电压等级。

容量与电压等级的决定性因素

100KVA及以上容量：对于容量在100KVA及以上的配电变压器，其低压侧中性点工作接地电阻应不大于4Ω。这一规定旨在确保在高容量变压器下，接地系统能够有效地将故障电流导入大地，保护设备和人员的安全。

100KVA以下容量：而对于容量在100KVA以下的配电变压器，其低压侧中性点工作接地电阻则不应大于10Ω。虽然相对于大容量变压器，小容量变压器的接地电阻要求略显宽松，但仍然需要严格控制在规定范围内，以确保电力系统的稳定运行。

此外，电压等级也是决定接地电阻大小的重要因素。例如，在1KV及以上的大接地短路电流系统中，接地装置接地电阻在一年内任何季节均不应超过0.5Ω。而在1KV以下的中性点直接接地系统中，发电机和变压器的中性点接地装置的接地电阻同样不应大于4Ω（容量不超过100千伏安时，接地电阻要求不大于10Ω）。

特殊情况的考虑

值得注意的是，在某些特殊情况下，接地电阻的要求可能会有所不同。例如，在土壤电阻率大于5000·m的地区，由于土壤导电性能较差，接地电阻可能会相应增大。但即便如此，为了保证电力系统的安全性，接地电阻也不宜大于一定值（如某些规定中提到的300Ω）。

零线重复接地的必要性

在探讨了变压器中性点接地电阻的问题后，我们再来看看零线的重复接地。零线作为电力系统中的重要组成部分，其接地情况同样对电力系统的安全稳定运行至关重要。

零线重复接地的意义

零线重复接地，是指在电力系统中，除了变压器中性点接地外，还在零线的其他位置进行接地。这样做的目的主要有两个：一是提高电力系统的接地保护性能，确保在发生故障时能够迅速将故障电流导入大地；二是降低零线电位，减少由于零线电位升高而对设备和人员造成的危害。

零线重复接地的电阻要求

对于零线重复接地的电阻要求，主要取决于电力系统的电压等级和容量。一般来说，1KV以下的中性点直接接地系统中，零线的每一重复接地的接地电阻不应大于10Ω。而当容量不超过100千伏安，且重复接地点多于三处时，每一重复接地装置的接地电阻可不大于30Ω。

这一规定旨在确保在多种情况下，零线重复接地都能发挥有效的保护作用。同时，也需要注意到，在不同的土壤电阻率地区，零线重复接地的电阻要求可能会有所不同。因此，在实际工程中，需要根据具体情况进行合理设计。

降低接地电阻的措施

了解了变压器中性点接地电阻和零线重复接地的电阻要求后，我们再来看看如何降低接地电阻。在实际工程中，降低接地电阻的措施多种多样，主要包括以下几种：

换土：在土壤电阻率较高的地区，可以通过更换土壤来降低接地电阻。一般来说，选择电阻率较低的土壤进行更换，可以有效地提高接地系统的导电性能。

深埋：将接地体深埋于地下，也可以有效地降低接地电阻。这是因为深层的土壤通常具有较低的电阻率，且受外界环境影响较小。

加食盐：在某些情况下，可以在接地体周围加入适量的食盐来降低接地电阻。食盐中的电解质能够提高土壤的导电性能，从而减小接地电阻。但需要注意的是，加食盐的方法可能对环境造成一定影响，因此在实际应用中需要谨慎考虑。

使用化学降阻剂：化学降阻剂是一种专门用于降低接地电阻的化学制剂。通过将其涂抹或灌注在接地体周围，可以显著地提高接地系统的导电性能。但同样需要注意的是，化学降阻剂的使用可能对环境造成一定影响，且需要定期进行维护和更换。

增加接地极数或采用外部接地：通过增加接地极数或采用外部接地的方式，也可以有效地降低接地电阻。这是因为增加接地极数可以扩大接地系统的接触面积，从而提高其导电性能；而采用外部接地则可以利用外部的低电阻率物质来降低接地电阻。

结语

综上所述，变压器中性点接地系统的接地电阻和零线重复接地的电阻要求，是确保电力系统安全稳定运行的重要因素。在实际工程中，我们需要根据电力系统的电压等级、容量以及土壤电阻率等具体情况，合理选择降低接地电阻的措施，以确保接地系统的有效性。同时，也需要注意到环境保护和可持续发展的重要性，在选择降低接地电阻的方法时兼顾环境效益和社会效益。只有这样，我们才能为构建一个安全、稳定、高效的电力系统贡献自己的力量。
