地线定义及作用解析

地线，这个在电气系统中看似简单却至关重要的组成部分，承载着保护人身安全、确保设备正常运行以及维护系统稳定的多重使命。它不仅是电流回归电源的低阻抗路径，更是电气安全与效率的关键保障。本文将从地线的基本概念、功能作用、种类分类、应用实例以及在现代电气系统中的重要性等多个维度，深入探讨地线这一电气领域的基础要素。

地线的基本概念

地线，顾名思义，是指连接电气设备或系统与大地的导线，有时也称作接地线或保护接地线。在电气工程中，地线通常被设计为低阻抗的路径，用于将电气系统中的非正常电流（如漏电、短路电流）安全地导入大地，从而避免对人体造成伤害或对设备造成损害。地线的存在，是电气安全规范的基本要求之一，确保了电气系统在任何异常情况下都能迅速有效地将潜在危险电流疏散。

功能作用的多维度解析

1. 人身安全防护

地线的首要功能是提供一条安全的电流泄放通道，防止人员因接触带电体而发生触电事故。在正常情况下，电气设备的金属外壳是绝缘的，但当设备内部发生漏电时，外壳可能带电。如果设备已正确接地，漏电电流将优先通过地线流入大地，而不是流经人体，从而大大降低了触电风险。

2. 设备保护

地线还起到保护电气设备免受损坏的作用。在雷电天气或电力系统故障时，会产生过电压，若设备未接地，这些过电压可能直接作用于设备，导致绝缘击穿、设备损坏甚至火灾。接地系统可以有效分散这些过电压，保护设备免受损害，延长使用寿命。

3. 系统稳定性

在复杂的电气系统中，地线对于维持系统稳定运行至关重要。它提供了一个共同的电位参考点，确保系统中各部分的电位差保持在安全范围内，避免因电位漂移导致的信号干扰或设备误动作。此外，地线还能帮助抑制电磁干扰，保护敏感电子设备的正常工作。

地线的种类与分类

地线根据其用途、结构特性和应用场景的不同，可以分为多种类型：

工作接地：用于维持电气设备或系统正常工作所需的接地，如变压器中性点接地，确保三相电压平衡。

保护接地：直接将电气设备的金属外壳或其他导电部分与大地连接，以防止人员触电或设备损坏。

防雷接地：专门设计用于将雷电电流导入大地的接地系统，保护建筑物和电气设备免受雷击。

防静电接地：用于消除静电积累，防止静电放电对电子设备造成损害。

屏蔽接地：用于减少电磁场对电气设备和通信线路的影响，提高信号传输质量。

应用实例

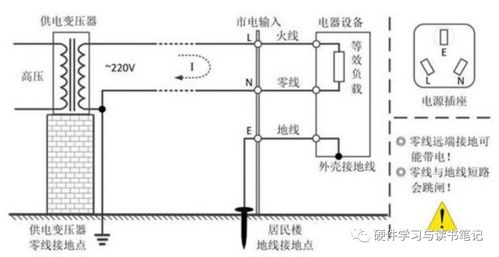

家庭用电：在家庭电气系统中，地线通常与配电箱中的接地棒相连，再通过接地线引入大地。所有金属外壳的电器，如冰箱、洗衣机、空调等，都必须接地，以确保使用安全。

数据中心：数据中心内的服务器、存储设备、网络设备等精密电子设备，对电磁干扰极为敏感。因此，数据中心通常设有复杂的接地系统，包括等电位连接网、防雷接地等，以确保数据的安全传输和设备的稳定运行。

工业控制系统：在工业自动化领域，地线不仅用于保护人员和设备安全，还参与了系统的信号传输和噪声抑制。例如，PLC（可编程逻辑控制器）系统的接地设计需考虑减少共模电压，提高抗干扰能力。

现代电气系统中的重要性

随着科技的发展，电气系统的复杂性和集成度不断提高，地线的作用也日益凸显。在智能电网、新能源汽车、高速通信网络等新兴领域，地线不仅是安全的基础，更是实现高效、可靠运行的关键。

智能电网：智能电网中的大量传感器、执行器和通信设备，需要稳定的接地系统来确保数据传输的准确性和系统的安全性。

新能源汽车：电动汽车的高压电池系统和充电设施，必须设计有完善的接地保护，以防止电击风险，同时保证电池系统的正常工作和充电安全。

高速通信网络：在5G、光纤通信等高速数据传输系统中，地线用于抑制电磁干扰，确保信号清晰、稳定地传输，是实现高速、低延迟通信的重要支撑。

结语

综上所述，地线作为电气系统不可或缺的一部分，其在保障人身安全、保护设备、维护系统稳定性以及适应现代科技发展需求方面发挥着不可替代的作用。随着电气技术的不断进步和应用领域的拓宽，对地线的设计、安装和维护提出了更高的要求。因此，深入理解和正确应用地线知识，对于确保电气系统的安全、高效运行具有重要意义。无论是家庭用电、工业控制还是前沿科技领域，地线都是连接安全与创新的重要纽带，值得我们持续关注和研究。
