MATLAB绘制指数函数图像的简单教程

在科学计算和数据分析领域，MATLAB是一款功能强大的软件，广泛应用于工程、数学、物理、经济等多个学科。绘制函数图像是MATLAB的基本功能之一，能够帮助用户直观地理解函数的行为和特性。本文将详细介绍如何使用MATLAB软件绘制指数函数图像，从安装与启动、基础操作、定义指数函数、绘制图像、图像调整与优化以及进一步分析等多个维度展开。

一、安装与启动MATLAB

首先，确保你的计算机上已经安装了MATLAB软件。你可以从MathWorks官网下载适用于你操作系统的安装包，并按照提示完成安装。安装完成后，双击桌面上的MATLAB图标启动软件。启动后，你会看到一个名为“MATLAB Command Window”的窗口，这是与MATLAB进行交互的主要界面。

二、MATLAB基础操作

MATLAB的工作界面主要包括Command Window、Workspace、Command History、Current Folder、Path以及Editor等部分。Command Window用于输入命令和查看输出结果；Workspace显示当前工作区中的变量及其值；Command History记录了你输入过的所有命令；Current Folder显示当前工作目录，你可以在这里浏览文件；Path设置MATLAB搜索函数的路径；Editor用于编写和编辑M脚本和函数文件。

三、定义指数函数

在MATLAB中，你可以直接在Command Window中输入命令来定义和计算函数值，但更推荐的方式是使用M脚本或函数文件。这里，我们以绘制函数y = exp(x)为例。

1. 打开MATLAB Editor，新建一个脚本文件，命名为“plot_exponential.m”。

2. 在脚本文件中，首先定义x的取值范围。例如，我们想要绘制x从-2到2之间的指数函数图像，可以使用linspace函数生成一个等间距的向量：

```matlab

x = linspace(-2, 2, 1000); % 生成从-2到2的1000个点

```

3. 接下来，定义指数函数y = exp(x)：

```matlab

y = exp(x);

```

四、绘制图像

MATLAB提供了多种绘图函数，其中plot函数是最常用的。在脚本文件中继续添加以下代码：

```matlab

figure; % 打开一个新的图形窗口

plot(x, y); % 绘制x和y的图形

```

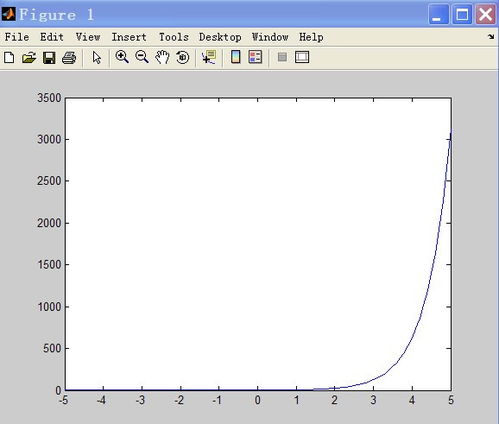

运行脚本文件（点击Editor上方的Run按钮），你将看到一个包含指数函数图像的图形窗口。默认情况下，MATLAB会自动选择颜色、线型和标记符号来绘制图形。

五、图像调整与优化

为了使图像更加美观和易于理解，你可以对图像进行各种调整和优化。

1. 添加标题和轴标签：

```matlab

title('Exponential Function y = exp(x)'); % 添加标题

xlabel('x'); % 添加x轴标签

ylabel('y'); % 添加y轴标签

```

2. 设置轴范围：

```matlab

axis([-2 2 0 10]); % 设置x轴从-2到2，y轴从0到10

```

3. 添加网格线：

```matlab

grid on; % 打开网格线

```

4. 改变线型和颜色：

```matlab

plot(x, y, 'r', 'LineWidth', 2); % 使用红色虚线，线宽为2

```

5. 保存图像：

你可以将绘制好的图像保存到文件中，以便将来使用或分享。使用saveas函数：

```matlab

saveas(gcf, 'exponential_function.png'); % 将当前图形窗口保存为PNG文件

```

六、进一步分析

除了绘制基本的函数图像外，MATLAB还可以用于进行更深入的分析。例如，你可以计算指数函数的导数、积分或极值点。

1. 计算导数：

使用符号工具箱（Symbolic Math Toolbox），你可以轻松地计算函数的导数。首先，确保你已经安装了符号工具箱。然后，在MATLAB中定义符号变量并计算导数：

```matlab

syms x; % 定义符号变量x

y = exp(x); % 定义函数y

dy = diff(y, x); % 计算导数

disp(dy); % 显示结果

```

2. 计算积分：

同样地，你可以计算函数的定积分或不定积分：

```matlab

I = int(y, x); % 计算不定积分

disp(I); % 显示结果

```

对于定积分，你可以指定积分区间：

```matlab

I_definite = int(y, x, -2, 2); % 计算从-2到2的定积分

disp(I_definite); % 显示结果

```

3. 寻找极值点：

你可以使用fminbnd函数寻找单峰函数在指定区间内的最小值点，或使用fminsearch函数寻找多元函数的最小值点。对于指数函数y = exp(x)，它在整个实数范围内都是递增的，没有极小值点，但你可以尝试寻找其他函数的极值点。

七、总结

通过本文的介绍，你应该已经掌握了如何在MATLAB中绘制指数函数图像的基本方法，并对图像进行了调整和优化。此外，你还了解了如何使用MATLAB进行进一步的函数分析，如计算导数和积分、寻找极值点等。MATLAB作为一款强大的科学计算软件，还有许多其他功能等待你去探索和发现。无论是学术研究还是工程应用，MATLAB都将成为你不可或缺的工具之一。希望本文对你有所帮助，祝你在学习和工作中取得更多成就！
